    Dessin boîte diagnostique

    EJH
    EJH
    Routard
    Routard


    Masculin Age : 46
    D'où viens-tu ? : Pays-Bas, Eindhoven
    Ma 405 est une : break Vendome '95
    Date d'inscription : 30/07/2018

    Dessin boîte diagnostique Empty Dessin boîte diagnostique

    Message par EJH Ven 17 Mai 2019 - 23:42

    Je n'aimais pas frotter avec un pince crocodile dans le connecteur diagnostique. Et parfois je voudrais voir le témoin diagnostique en regardant le moteur, pas le tableau de bord. Alors j'ai fait une sorte de boîte diagnostique de moi même.

    Il y a un peu d'électronique la dedans, c'est parce que l'amplitude du signal a diminué fortement quand j'avais connecté un led directement au fil diagnostique du calculateur Marelli MM8P. Sur ces calculateurs, il y a un fil différent pour l'ampoule de témoin du tableau de bord.
    Sur les calculateurs Bosch, le fil diagnostique est connecté directement au ampoule de témoin du tableau de bord, soit pas de problème d'y ajouter un led.

    Seulement le broche nr 2 dans le connecteur diagnostique est utilisé. Broche 1 n'est pas utilisé!
    Toujours je suis curieux: à quoi sert le broche no. 1 dans le connecteur diagnostique?

    Voilà la liste des matériaux:
    Boite avec bouton
    Base de connecteur diagnostique
    Contacts de connecteur
    Capot de connecteur
    Presse-étoupe
    Batterie 3V CR123A
    LED avec fils
    Transisteur BD140
    Diode 1N4148
    Résistance 22kOhm
    Enfin, une pince crocodile.

    Voilà le schéma électrique.
    [url=https://www.dnd.utwente.nl/~eppo/projects/Pug405/XuDiagBox/20190917-EJH-Schema Diagnostic Box Peugeot 405.pdf]Schema simple boite diagnostique moteurs XU[/url]

    Le pince crocodile va quelque part sur le métal du bloc moteur.

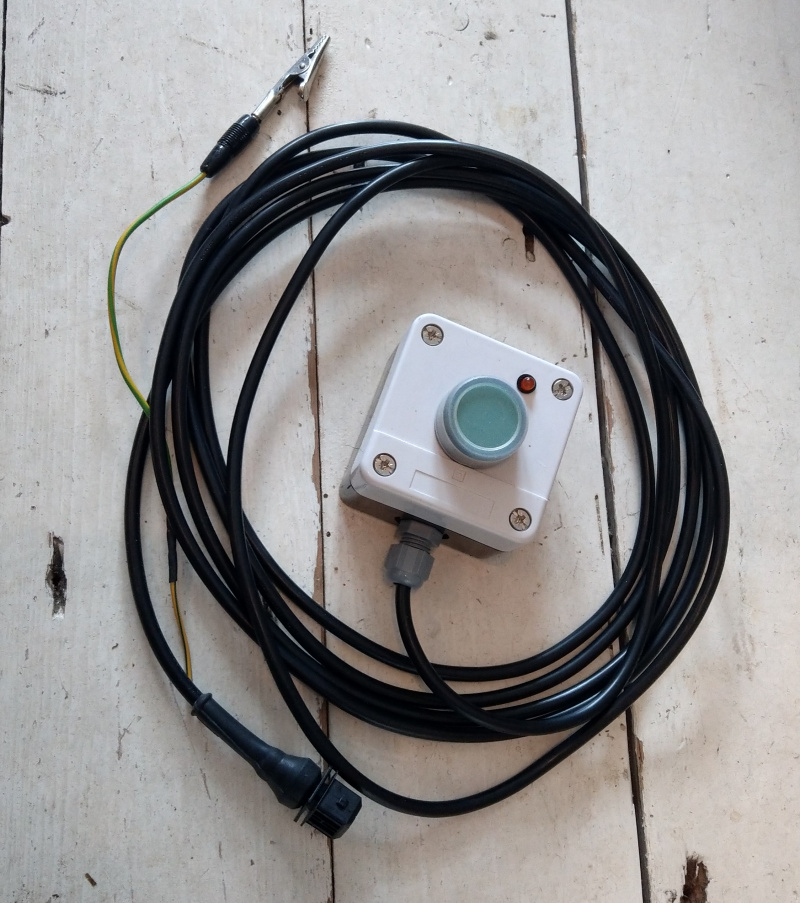

    Dessin boîte diagnostique IMG_20190417_125031

    Boîte diagnostique fonctionnant.

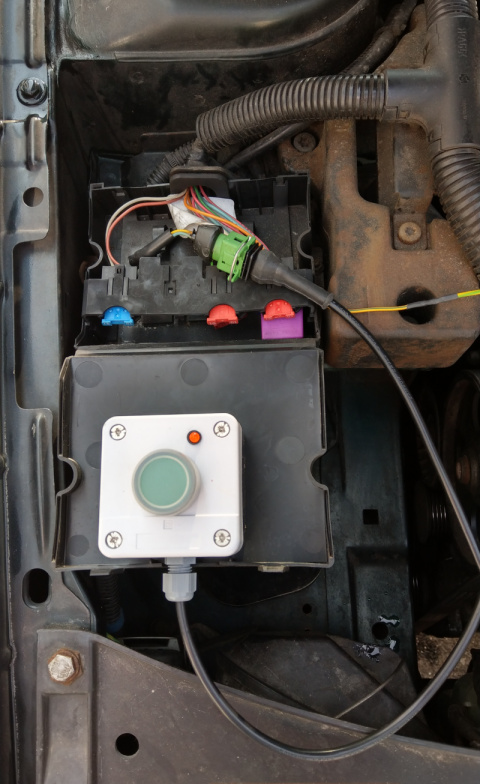

    Dessin boîte diagnostique IMG_20190417_125422

    Voilà l'intérieur.

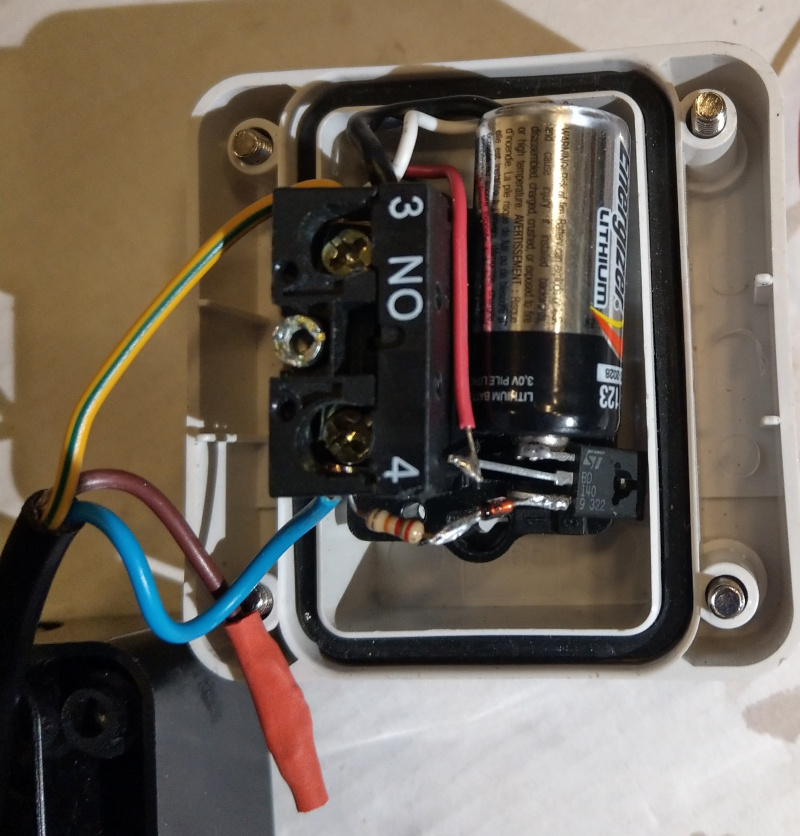

    Dessin boîte diagnostique IMG_20190417_125614

    Voilà code 33 sur l'oscilloscope.
    Dessin boîte diagnostique IMG_20190417_125758

    EDIT: pour quelques mois, j'avais oublié de ajouter le schématique, désolé. Maintenant c'est la.
